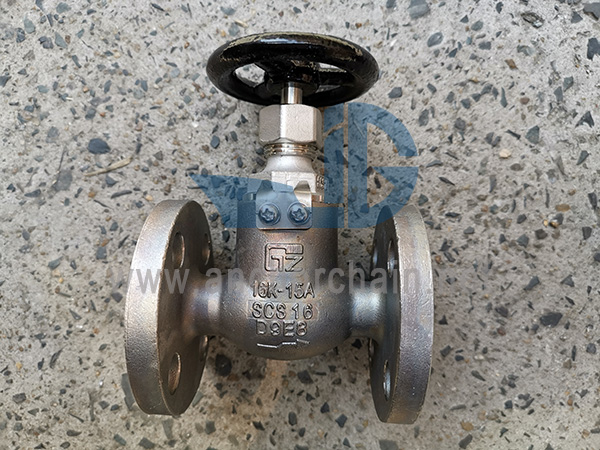

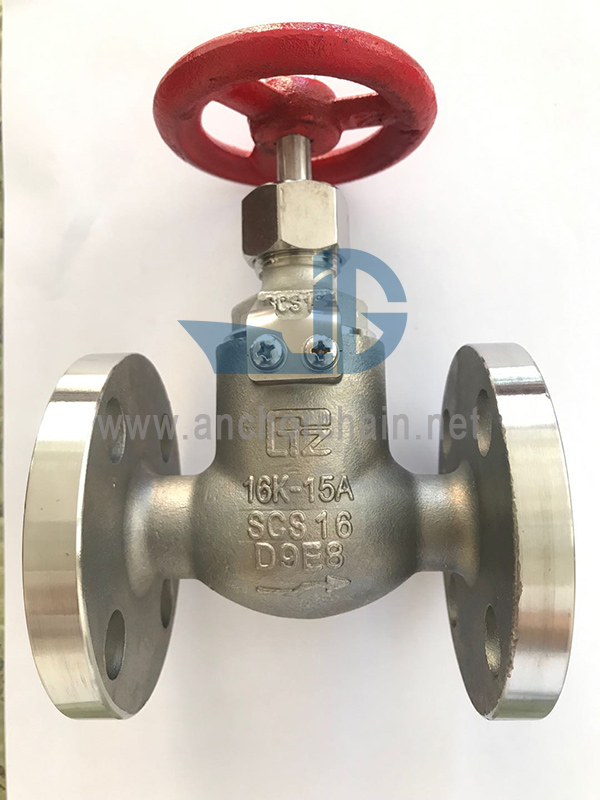

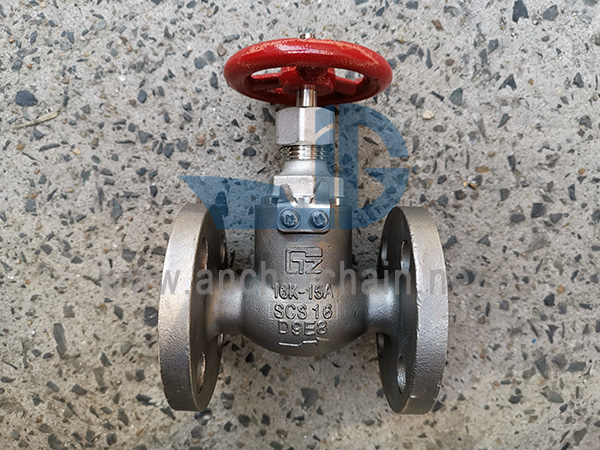

JIS F 7301 5K SCS16 RVS Globe ValvesMarine RVS Globe Valve of Marine Brass Globe Valve kan worden genoemd als Marine RVS/Messing Stop Valve.Functie: Open/Sluit het leidingsysteem Ontwerp Standaard: JIS F7301-1996
*DN15-DN40 met geschroefde kap, DN50-DN65 met geschroefde kap
Hoofd materiaal:
1-Body: roestvrij staal(SCS16)/SUS316L
2-schijf: roestvrij staal¼ˆSCS16¼‰/SUS316L
3-stam: roestvrij staal(SCS16)/SUS316L
4-Bonnet: roestvrij staal(SCS16)/SUS316L
5-handwiel: gietijzer (FC200)
IMPA-code | Maat | Van aangezicht tot aangezicht (L) | Flens diam. (D) | Standplaats (C) | Aantal boutgat | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
