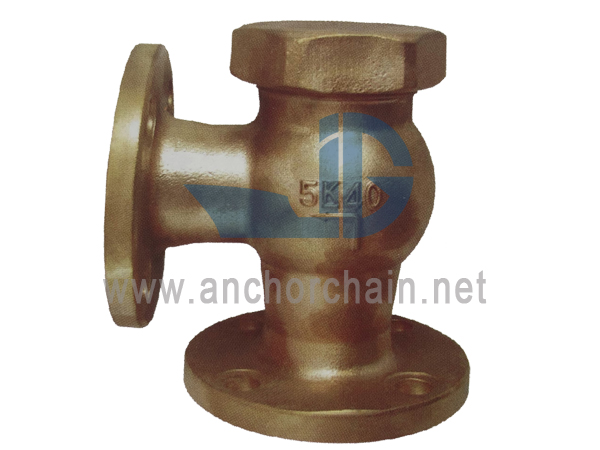

JIS F 7416 Bronze 5K Lift terugslagkleppen (Union Bonnet Type)
1. Toepassing:
De producten worden gebruikt voor het regelen van het openen en sluiten van het medium, het voorkomen van terugvloeiing in stookolieleidingen, smeerleidingen. Afmetingen van flens zijn volgens JIS B2220 flensafmetingen van stalen buis.
2. Materiaal:
(1) - Lichaam: brons
(2) - Schijf: brons
(3) - Stuurpen: brons
3. Nominale diameter:＆Druk
Diameter: DN50~DN40
Druk: 5K
4. Kenmerken:
(1) . OEM, ODM-service is acceptabel. Aan de speciale eisen van de klant zal in onze fabriek worden voldaan.
(2) . Vervaardigd volgens de JIS F7400-normen. Het klepmateriaal kan door klanten worden gekozen.
(3). Elke vraag wordt binnen 24 uur beantwoord.
5. Lijst met hoofdmaten:
|
IMPA-code |
Model
|
L |
L1 |
D
|
C
|
Nee. |
h |
t |
H |
H1 |
D2 |
|
751346 |
7416 5K15 |
100 |
55 |
80 |
60 |
4 |
12 |
9 |
66 |
56 |
55 |
|
751347 |
7416 5K20 |
110 |
60 |
85 |
65 |
4 |
12 |
10 |
71 |
59 |
55 |
|
751348 |
74165K25 |
120 |
65 |
95 |
75 |
4 |
12 |
10 |
81 |
67 |
60 |
|
751349 |
7416 5K32 |
140 |
80 |
115 |
90 |
4 |
15 |
12 |
83 |
65 |
70 |
|
751350 |
7416 5K40 |
160 |
85 |
120 |
95 |
4 |
15 |
12 |
91 |
69 |
80 |
6. IACS-certificaat: BV, ABS, CCS, RINA, LR.
