JIS F 7399 Noodstopkleppen voor stookolietank Categorie: JIS Marine snelsluitende klep Materiaal: brons, messing Normen: JIS F7399 Certificaat: CCS, BV, ABS, DNV/GL, LR, NK Verpakkingsdetails: Multiplex CaseFob Prijs: Koop nu de nieuwste prijs Plaats van herkomst :China
Plaats van herkomst: China

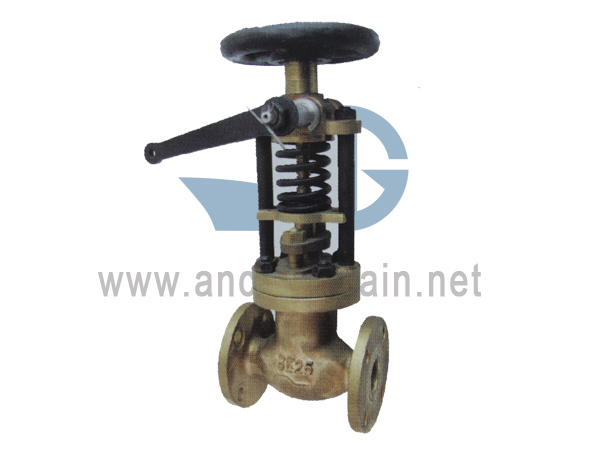

China Marine Bronze Oil Tank snelsluitende klep JIS F7399 10K:
Marine Quick Closing Valve wordt gebruikt om de stookolie/smeeroliepijpleiding in noodgevallen af te sluiten. Het kan worden bestuurd door een hendel of de luchtcilinder. Materiaal kan gegoten staal, brons, nodulair ijzer zijn.
Verrichtingstype: Handmatig (Hendel) of Pneumatisch bediend
Ontwerpnorm: JIS F7399-1996
Testnorm: JIS 7400-1996
Hydraulische testdruk: Body-0.7Mpa, Seat-0.2Mpa, Seal voor snel sluiten-0.1Mpa
Flensmaat volgens JIS B2220 - 10K
Hoofd materiaal:
Lichaam: brons of messing
Motorkap: brons of messing
Zetel: brons of messing
Schijf: brons of messing
Stuurpen: Messing (C3771BD)
Operatie Spindel: SUS403
Bedieningshendel: SUS403
Handwiel: FC200 (Gietijzer)
Pakking: niet-asbest
Hoofdmaatlijst (mm):
| DN | d | L | D | C | Boutgat NR. | Boutgatdiameter: | Flens dikte: | H | D2 |
| 10K15 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 265 | 120 |
| 10K20 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 265 | 120 |
| 10K25 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 265 | 120 |
| 10K40 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
| 10K50 | 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
| 10K65 | 65 | 270 | 175 | 140 | 4 | 19 | 18 | 395 | 180 |
| 10K80 | 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
