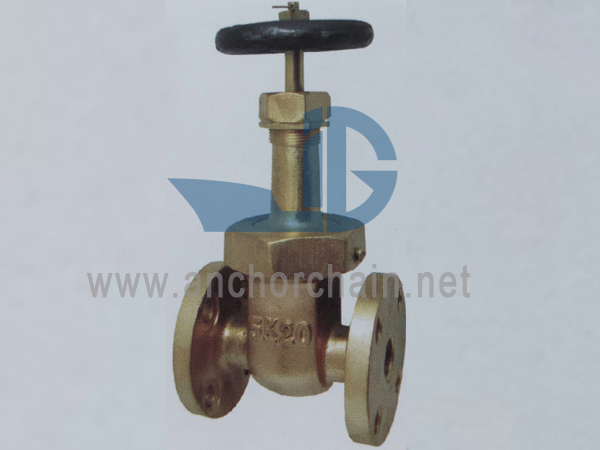

JIS F 7368 Bronzen 10K Stijgende Stam Type Schuifafsluiters Categorie: JIS Marine Schuifafsluiter Materiaal: Brons Normen: JIS F7368 Certificaat: CCS, BV, GL, NK, RINA, ABS, DNV, LRFob Prijs: Ontvang nu de laatste prijs Plaats van herkomst: China
Plaats van herkomst: China
China Marine Bronze Gate Valve JIS F7368 10K:
Ontwerpnorm: JIS F7368-1996
Testnorm: JIS 7400-1996
Hydraulische testdruk: Body- 2.1Mpa, Seat-1.54Mpa
Flensmaat volgens JIS B2220 - 10K
Hoofd materiaal:
Lichaam: Brons (BC6)
Motorkap: Brons (BC6)
Schijf: Brons (BC6)
Stuurpen: Messing (C3771BD)
Pakking: niet-asbest
| IMPA-CODE | Maat | L | D | C | Aantal boutgat | h | t | H | D2 |
| 750961 | 15 | 100 | 95 | 70 | 4 | 15 | 12 | 175 | 80 |
| 750962 | 20 | 110 | 100 | 75 | 4 | 15 | 14 | 200 | 100 |
| 750963 | 25 | 120 | 125 | 90 | 4 | 19 | 14 | 220 | 125 |
| 750964 | 32 | 140 | 135 | 100 | 4 | 19 | 16 | 250 | 125 |
| 750965 | 40 | 150 | 140 | 105 | 4 | 19 | 18 | 290 | 140 |
